Câble en acier inoxydable gainé pour l'industrie, fabricant de câble inox gainé
Fabricant de câble inox gainé
Câbles acier de traction et embouts sur-mesure

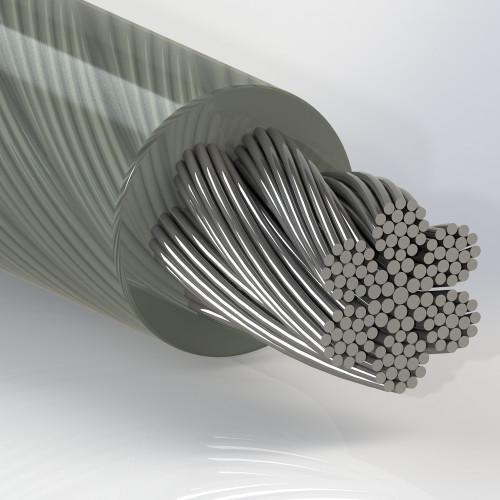

Câbles en acier inoxydables gainés

Câbles acier Inox AISI 316

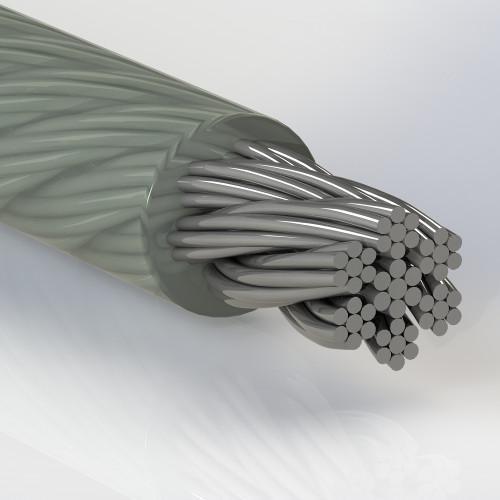

Construction 7 x 7, gainé Polyamide 12

Un câble en acier galvanisé de construction 7X7 gainés de polyamide 12 est conçu pour des fonctionnements sur poulies avec des rayons de courbure modérés. Pour déterminer le diamètre d’une poulie/réa adéquat, multiplier le diamètre du câble par un facteur de 42.

Dia. Nom.
mm
Dia ext.
mm
Charge rupt. min.
N
Poids
Kg/1000 m
Anc. Réf.Nouv. Réf.
0,270,36590,35U 0772736SE000072
0,360,451030,58U 0773645SE000073
0,450,611620,94U 0774561SE000074
0,540,702351,35U 0775470SE000075
0,630,803241,80U 0776380SE000076
0,720,90422**2,35U 0777290SE000077
0,811,005302,90U 0778110SE000078
0,901,206473,70U 0779012SE000079
1,001,607855,00U 0771016SE000080
1,201,6010757,21U 0771216SE000081
1,201,8010757,77U 0771218SE000082
1,502,00180010,4U 0771520SE000083
1,802,50182014,8U 0771825
2,003,002260*19,3U 0772030SE000084
2,503,503360*28,8U 0772535SE000085
3,004,005060*40,2U 0773040SE000086
4,005,009010*68,0U 0774050SE000087
5,007,0014100*116,0U 0775070SE000088

* Fils de résistance 1570 N/mm
** Existe seulement en AISI 304

Câbles acier Inox AISI 316

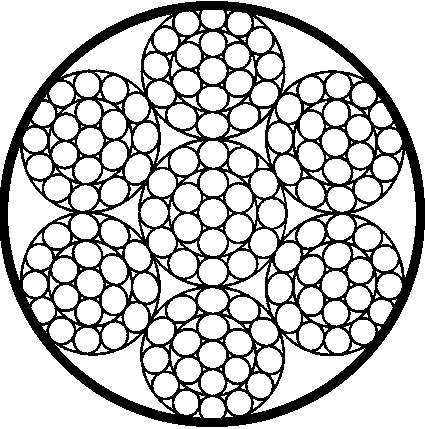

Construction 7 x 19, gainé Polyamide 12

Le câble acier construction 7X19 ou aussi appelés 6X19 + WSC (Wire Steel Core) est particulièrement adapté à des usages sur poulies ou réas. La souplesse du câble acier 7X19 permet d’utiliser des poulies ou réas de diamètres plus petits qu’avec la construction 7X7. Multiplier le diamètre du câble par un facteur de 25 pour déterminer le diamètre de la poulie idoine.

Dia nom.
mm
Dia ext.
mm
Charge rupt. min.
N
Poids
Kg/1000 m
Anc. Réf.
Nouv. Réf.
0,450,611520,93U 7194561SE000089
0,600,802701,64U 7196080SE000090
0,751,004172,40U 7197510SE000091
0,901,106133,75U 7199011SE000092
1,001,257654,80U7191012SE000093
1,201,509766,30U 7191215SE000094
1,351,651227*7,80U 7191316SE000095
1,501,7515909,50U 7191517SE000096
2,002,40276818,20U 7192024SE000097
2,503,503551*29,00U 7192535SE000098
3,004,004690*39,00U 719304SE000099
4,005,008340*66,80U 7194050SE000100
5,007,0013000*112,50LI 7195070SE000101
6,008,0018800*157,00U 7196180SE000102

* Fils de résistance 1570 N/mm
** Existe seulement en AISI 304, fils de résistance 2150-2400N/mm2

Câbles acier Inox AISI 316

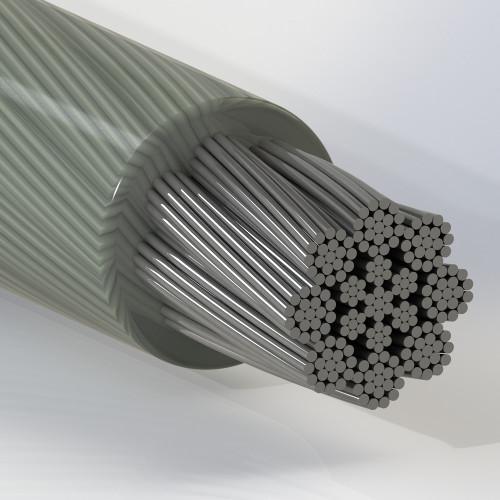

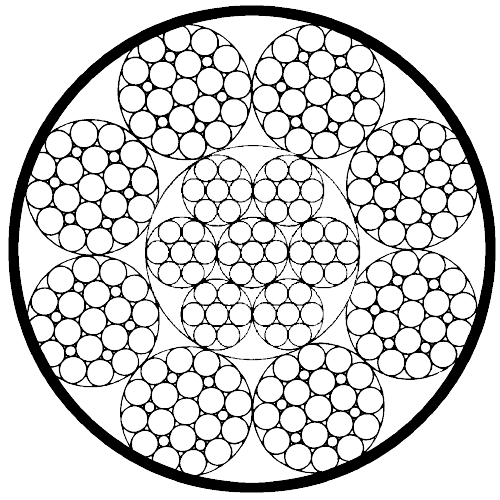

Construction 8 x 19 + 7 x 7, gainé Polyamide 12

Les câbles acier inox construction 8X19 et 7X7 avec gainage sont destinés à des usages très répétés dans des encombrements réduits. La flexibilité des constructions réduisent les efforts d’actionnement ou fonctionnement d’une commande mécanique.

Dia nom.
mm
Dia ext.
mm
Charge rupt. min.
N
Poids
Kg/1000 m
Anc. Réf.
Nouv. Réf.
0,570,802471,5U 8195780SE000105
0,760,954732,5U 8197695SE000106
0,951,20881**3,9U 8199512SE000107
1,141,45946*5,8U8191114SE000108
1,331,5512797,6U 8191315SE000109
1,521,7518479,4U 8191517SE000110
1,712,00210013,0U 8191720SE000111
1,802,50211714,5U 8191825
2,003,00258019,0U 8192030SE000112
2,503,50385029,0U 8192535SE000113
3,004,00535040,0U 8193040SE000114
4,005,00910067,5U 8194050

* Fils de résistance 2050-2350N/mm
** Existe seulement en AISI 304
