Les câbles acier sont une solution simple pour de multiples applications mécaniques.

Composition d’un câble

Les propriétés avantageuses des torons et câbles métalliques sont reconnues dès la conception du produit. Les torons sont constitués de fils assemblés par commettage. Ils sont la base de toutes les constructions de câbles. 7, 19 ou 37 torons peuvent être associés ; plus le toron sera composé d’un nombre élevé de fils, plus il sera souple et permettra d’atteindre sous l’effet de flexions répétées une durée de vie importante.

Les torons

Les torons sont réalisés à partir de fils à haute résistance, enroulés sur eux-mêmes.

Les câbles

Les câbles sont obtenus par commettage, la construction se fait par l’assemblage de plusieurs torons.

Désignation des torons et câbles

On désigne un câble par: (Le nombre de torons) x (le nombre de fils constituant le toron).

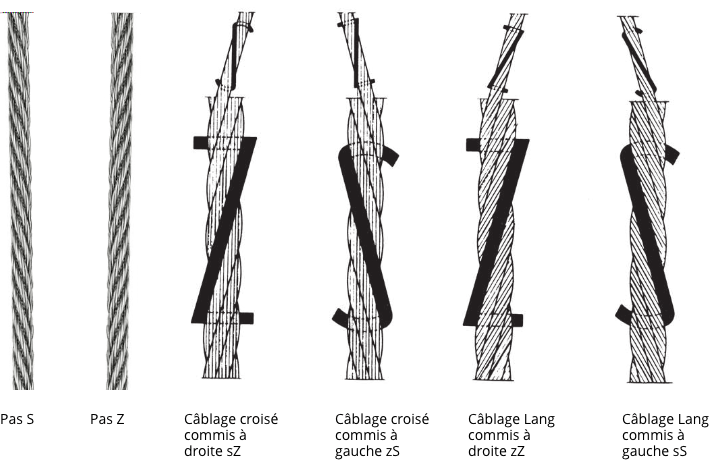

Construction d’un câble

Le pas est le sens de rotation des fils autour de l’âme centrale (textile ou métallique). Si les fils (ou torons) extérieurs sont commis vers la gauche autour de l’âme, on qualifie le câble de commis (ou pas) à gauche « S ». Si les fils (ou torons) sont commis vers la droite, on qualifie en revanche le câble de commis (ou pas) à droite « Z ». Pour les câbles, on distingue également le câblage croisé du câblage Lang. En l’absence de spécification, le sens de la torsion portera couramment sur un câblage croisé commis à droite.

Constructions standards

Les torons

0.09 – 0.75 mm

  • Eléments de tension ou de maintien
  • Câbles de suspension

0.15 – 5.00 mm

  • Eléments de tension ou de maintien
  • Câble de commande
  • Renforts pour courroies

Les câbles

Ame textile
6×7 AT : 1.5 – 5.00 mm

Ame métallique
7×7 : 0.12 – 6.00 mm

  • Câbles de guidage pour imprimantes, copieurs …
  • Câbles de tension ou de maintien
  • Idéal pour les cycles faibles à modérés

Ame textile
6×19 AT : 3.00 – 8.00 mm

Ame métallique
7×19 : 0.45 – 8.00 mm

  • Câbles de commande avec des cycles plus intensifs
  • Câble de store

Ame textile
6×37 AT : 6.00 – 8.00 mm

Ame métallique
8×19 + 7×7 : 0.57 – 4.00 mm

  • Cycles et fréquences élevées par ex. dans les machines textiles ou imprimantes de précision…

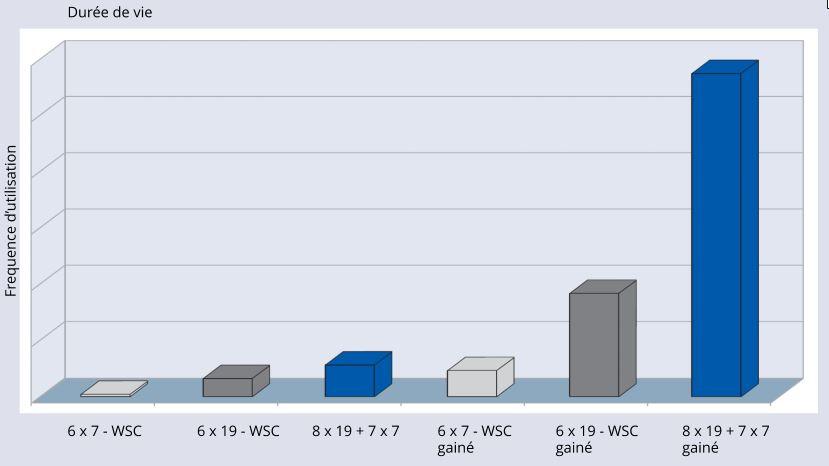

La durée de vie

Notre expérience est à votre service et nous vous préconisons le produit le mieux adapté à votre utilisation. Cependant, nous ne pourrons déterminer sa durée de vie qu’à partir d’essais d’endurances physiques. De ce fait, nous vous proposons des essais basés sur votre cahier des charges, le comportement du câble ou de la gaine étant lié à de multiples facteurs, par exemple :

  • Contraintes permanentes
  • Contraintes dynamiques
  • Vitesse
  • Accélération
  • Traction oblique
  • Course
  • Essais de traction
  • Flexions alternées

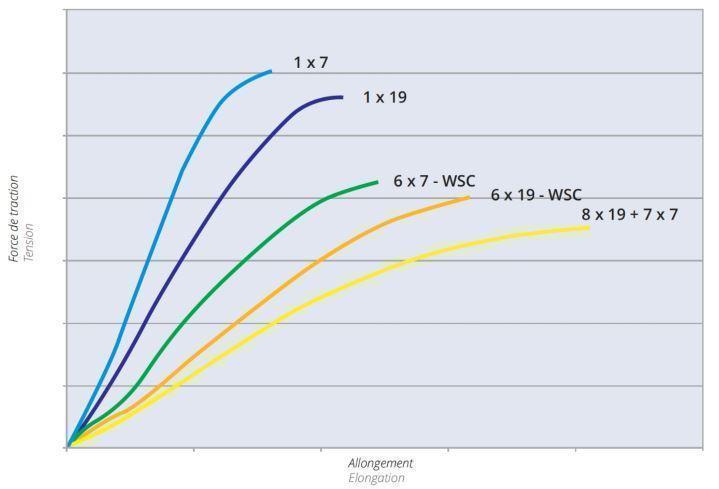

L'allongement

Nous distinguons deux types d’allongement pour les câbles: l’un dû à la construction, l’autre dû à la matière.

Allongement du câble dû à la Construction :
De petits vides résiduels subsistent entre les fils ou les torons au moment de la fabrication. Sous traction, la composition se resserre et se densifie, ce qui produit un allongement. Ce dernier n’est pas identique pour tous les câbles et dépend de leur construction et du sens de torsion.

Allongement du câble dû à la matière :
Il se produit lorsque le câble ou le toron sont sollicités jusqu’à leur point de déformation. L’allongement est généralement proportionnel à la force appliquée. Après retrait de la charge, les câbles retrouvent quasiment leur longueur d’origine, dans la mesure où la limite élastique n’a pas été atteinte et qu’ainsi, aucune déformation permanente ne subsiste.
