Embout boucle manchonnée avec cosse
Embout boucle manchonnée avec cosse
Embouts pour câble acier de traction

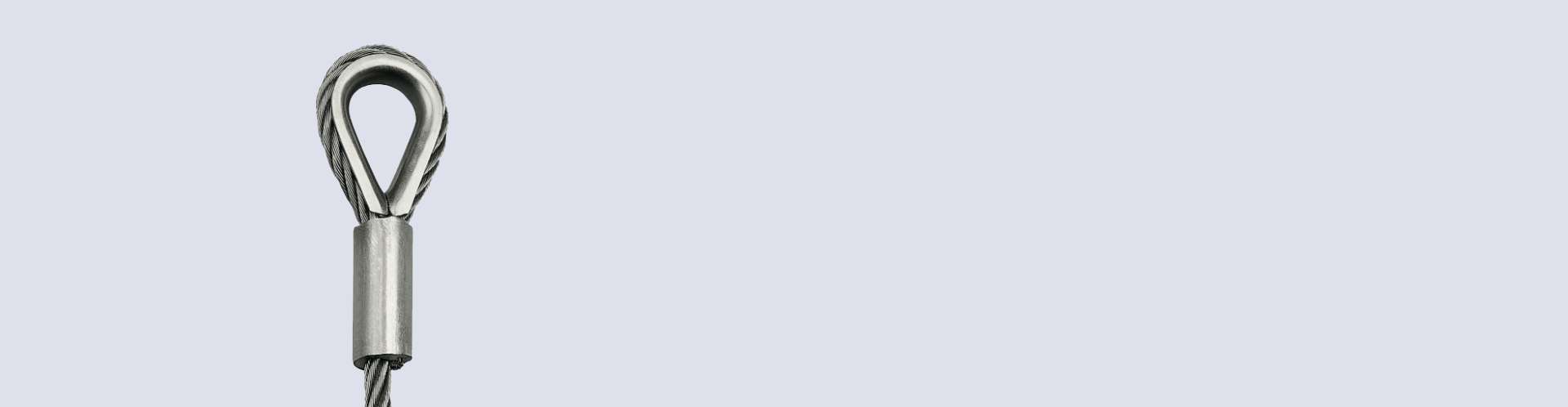

Embout boucle manchonnée cossée

Boucle manchonnée avec cosse

Une boucle sertie munie d’une cosse coeur pour plus de stabilité dimensionnelle. Fiable et proche de la valeur mécanique du câble.

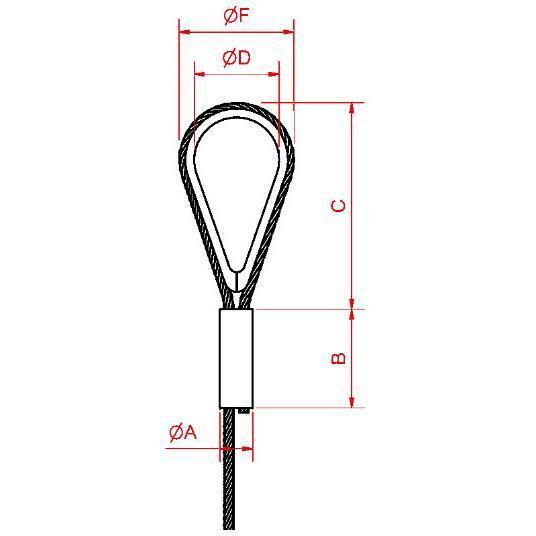

Pour câble
mm
C
± 1,0 mm
D
± 2,0 mm
E*
± 1,0 mm
F
± 0,5 mm
MatièreAnc. Réf.Nouv. Réf.
0,45- 1,2011,55,03,07,5Inox / Stainless steelKSS 45120
1,20 - 2,0025,58,64,014,6Inox / Stainless steelKSS 12020
2,53112,05,721,0Acier galva / Galvanized steelKZA 00025
2,52410,04,418,0Inox / Stainless steelKSS 00025
3,03212,05,722,0Acier galva / Galvanized steelKZA 00030
3,02610,04,418,0Inox / Stainless steelKSS 00030
4,03514,07,925,0Acier galva / Galvanized steelKZA 00040
4,03011,06,421,0Inox / Stainless steelKSS 00040
5,04016,09,530,5Acier galva / Galvanized_steelKZA 00050
5,03513,08,026,0Inox! Stainless steelKSS 00050
6,04518,09,235,5Acier galva / Galvanized steelKZA 00060
6,04316,09,231,0Inox / Stainless steelKSS 00060
8,05720,012,542,0Acier galva / Galvanized steelKZA 00080
8,05420,011,540,0Inox / Stainless steelKSS 00080

Attention: Les dimensions A et B sont identiques à celles des manchons page 25.
Nos standards : nous livrons des cosses Inox avec des manchons Inox et des cosses galvanisées avec des manchons aluminium.
Si vous avez des souhaits particuliers, merci de les mentionner à la commande.
Le câble 0 0.45 fait exeption : les manchons utilisés sont en cuivre étamé.
Dans le cas de l’assemblage d’un embout serti sur un câble, la charge de rupture minimale varie selon l’embout choisi.
Les embouts sertis sont vendus uniquement assemblés à un toron ou à un câble.
