Embout cylindrique étagé pour câble en acier
Embouts pour câble acier de traction

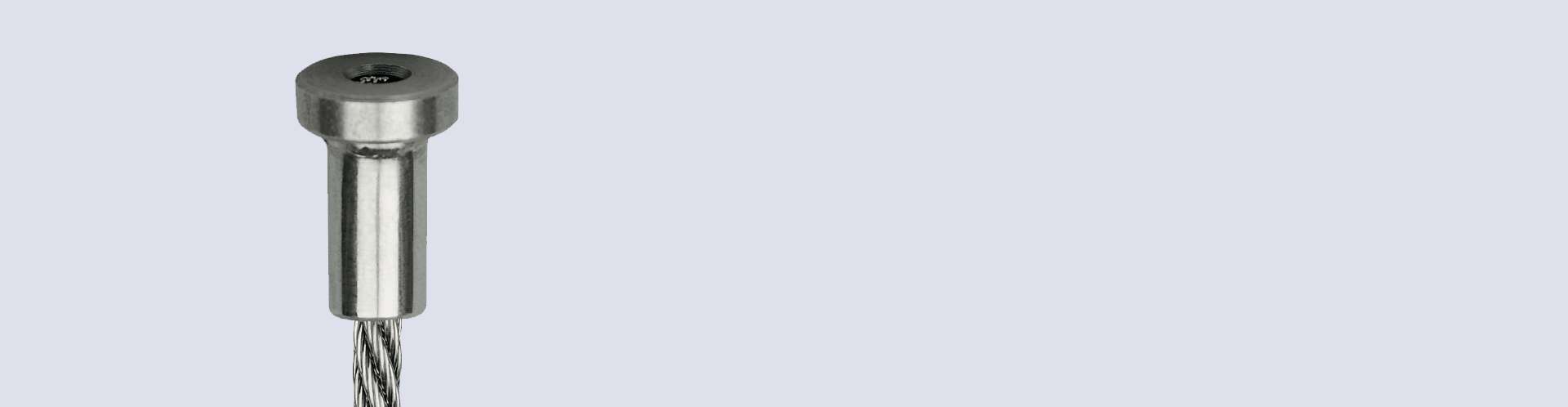

Embout cylindrique étagé

Embout cylindrique étagé

L'embout cylindrique étagé a une résistance mécanique proche de la résistance du câble, accompagnée d'une plus grande surface de contact grâce à l'épaulement.

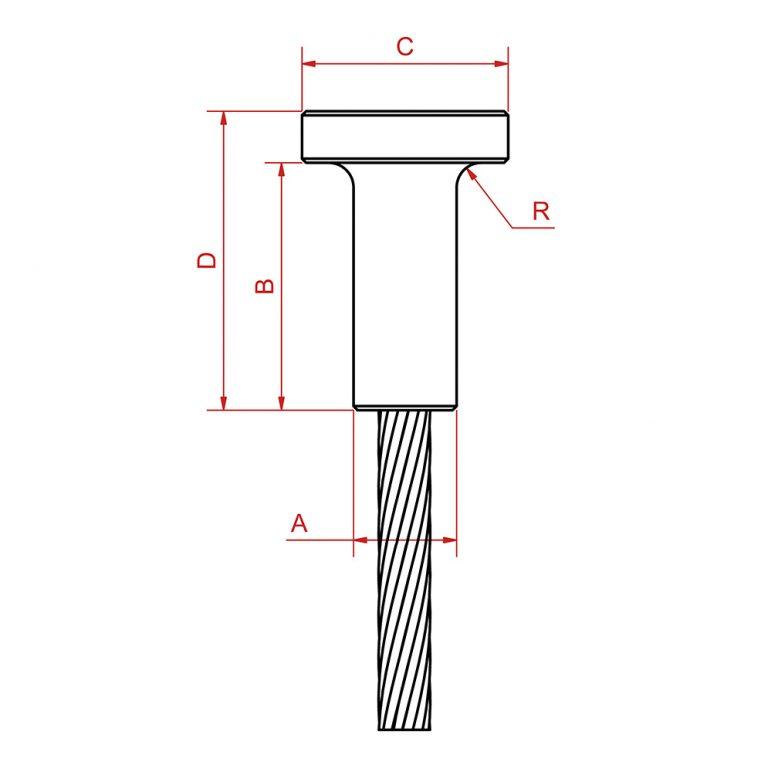

Pour câble
mm
A
± 0,3 mm
B
± 1,0 mm
C
± 0,3 mm
D
± 1,0 mm
MatièreAnc. Réf.Nouv. Réf.
0,27 - 0,362,54,03,55,0Laiton / BrassBMB 02535NI000026
0,45 - 0,632,54,03,55,0Laiton / BrassBMB 12535NI000032
0,72 - 0,813,04,55,05,5Laiton / BrassBMB 03050NI000028
0,90- 1,003,55,06,06,5Laiton / BrassBMB 03560NI000029
1,20 - 1,504,27,07,08,5Laiton / BrassBMB 04270NI000030
1,75 - 1,805,27,08,08,5Laiton / BrassBMB 05280NI000031
1,504,06,08,07,5Acier galva / Galvanized steelBZB 04080NI000044
1,504,06,08,07,5Inox / Stainless steelBSB 04080NI000036
2,004,08,08,010,0Acier galva / Galvanized steelBZB 24080NI000052
2,004,08,08,010,0Inox / Stainless steelBSB 24080NI000043
2,505,012,010,014,5Acier galva / Galvanized steelBZB 05010NI000045
2,505,012,010,014,5Inox / Stainless steelBSB 05010
....
NI000037
3,006,014,012,017,0Acier galva / Galvanized steelBZB 06012NI000046
3,006,014,012,017,0Inox / Stainless steelBSB 06012NI000038
4,008,018,014,020,0Acier galva / Galvanized steelBZB 08014NI000047
4,008,018,014,020,0Inox / Stainless steelBSB 08014NI000039
5,0010,023,016,028,0Acier galva / Galvanized steelBZB 10016NI000048
5,0010,023,016,028,0Inox / Stainless steelBSB 10016NI000040
6,0012,027,018,033,0Acier galva / Galvanized steelBZB 12018NI000049
6,0012,027,018,033,0Inox / Stainless steelBSB 12018NI000041
8,0016,036,024,044,0Acier galva / Galvanized steelBZB 16024NI000051
8,0016,036,024,044,0Inox / Stainless steelBSB 16024NI000042

* Lors de l'assemblage d'un embout serti à un câble métallique, la charge de rupture minimale varie en fonction de l'embout choisi.
** Les embouts sertis sont vendus uniquement assemblés à un toron ou à un câble.
