Réas / poulies de type SP roulement à billes protégées
Fabricant guide câble électrique
Guidage, gaines et poulies

Réas / poulies de type SP roulement à billes protégé

Réas / poulies de type SP roulement à billes protégé

Ces réas en polyamide possèdent les caractéristiques suivantes:


  • Ils sont adaptés aux sollicitations les plus sévères.

  • Ils sont montés sur des roulements à billes de qualité, graissés à vie et munis de flasques pour les protéger contre les impuretés.

  • Ils acceptent des vitesses de rotation élevées et des charges importantes.

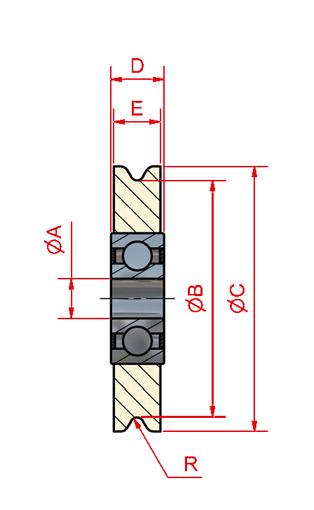

Pour câble jusqu'à:
mm
A
± 0,01 mm
B
± 0,38 mm
C
± 0,30 mm
D
+ 0,25 mm
E
± 0,13 mm
R
mm
Capacité dyn.**Poids
kg/100 pcs.
Anc. Réf.Nouv. Réf.
0,803,1758,09,52,82,40,4450,038SPU 07832UM000035
1,203,17511,013,04,03,20,6450,148SPU 11032UM000036
0,803,17513,016,04,03,20,4450,175SPU 12732UM000037
1,203,17516,019,04,04,00,6450,225SPU 16032UM000038
1,204,76322,527,06,45,60,64000,900SPU 22548UM000039
1,604,76327,032,06,45,60,94001,007SPU 27048UM000041
1,206,35022,527,07,25,60,64001,023SPU 22564UM000040
2,406,35032,038,07,27,21,24001,452SPU 32064UM000042
3,006,35035,044,57,27,21,64001,653SPU 35064UM000043

** Capacité dynamique à 500 tours/mn

Capacité de charge des réas SP :
Le tableau donne approximativement les capacités de charge dynamiques des réas pour des conditions d’utilisation normales, c’est-à-dire charge et vitesse constantes, permettant d’obtenir une durée de vie moyenne de 2500 heures.

Les conditions requises pour obtenir ce résultat: montage correct, environnement propre et lubrification optimale.

Pour des vitesses de rotation différentes de 500 tours/min., la capacité de charge des réas se détermine comme suit:

Rotationn(1/min)Coefficient multiplicateur
502,5
1001,9
3001,23
8000,83
10000,76
